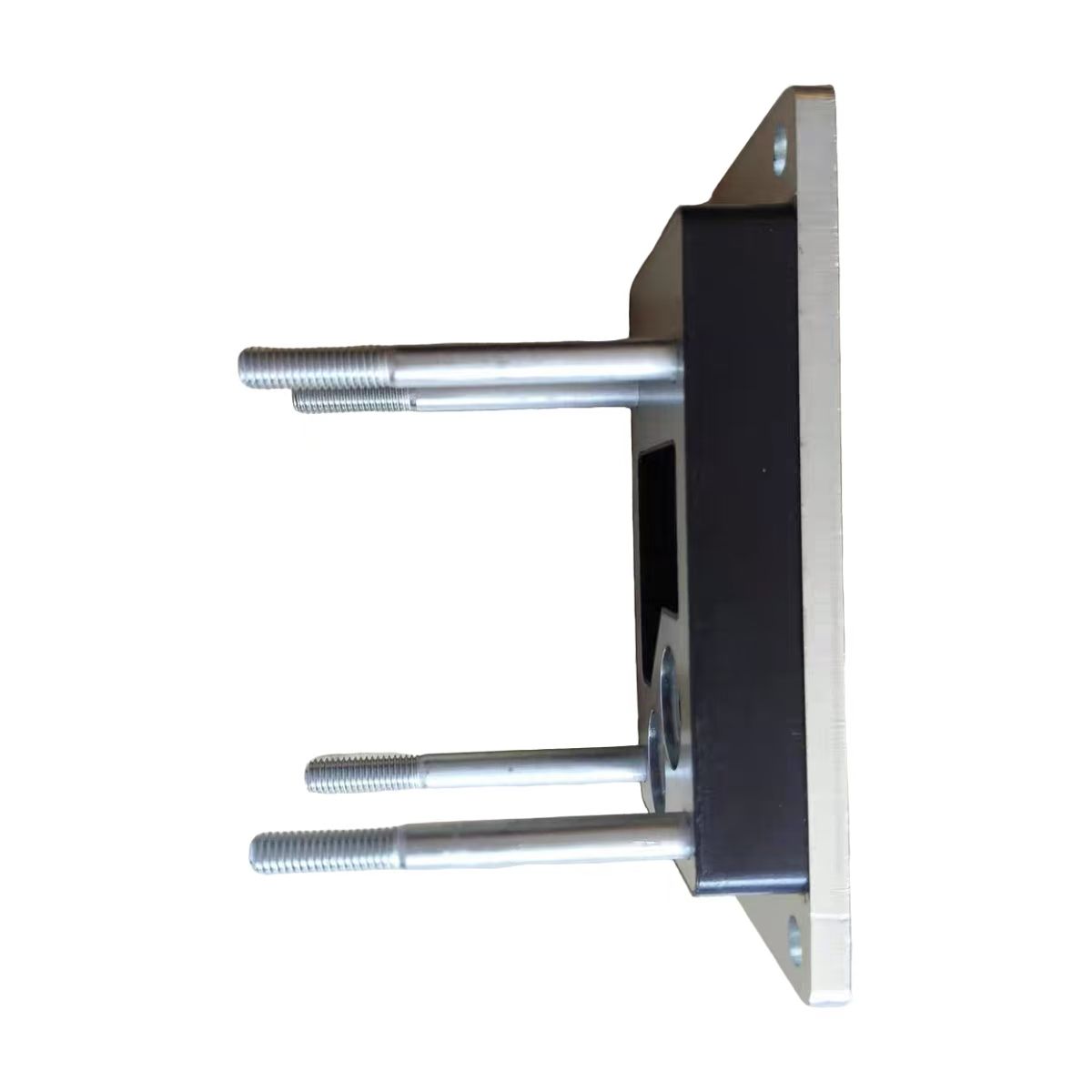

RASK Hydraulisk Retarder-dempingsplate for Shacman Truck

FAST hydraulisk retarder demping Plate for Shacman Truck er en monterings- og beskyttelseskomponent levert av Skyond, produsert ved vårt anlegg i Kina. Denne dempingsplaten er designet for den pneumatiske proporsjonale kontrollventilen på FAST hydrauliske retardersystemer, vanligvis funnet på Shacman tunge lastebiler inkludert X5000, X6000 og M3000S-serien, samt andre merker utstyrt med FAST retardere som Sinotruk HOWO, Yutong og Yaxing. Retarderdempingsplaten monteres direkte på kontrollventilhuset, og sikrer proporsjonalventilen som regulerer lufttrykket som kommer inn i retarderoljesumpen. Denne trykkkontrollen bestemmer oljestrømmen inn i arbeidskammeret, som igjen styrer bremsemomentet. En slitt eller manglende dempingsplate tillater overdreven vibrasjon å nå presisjonsventilen, noe som fører til uregelmessig bremsing, forsinket innkobling eller fullstendig ventilsvikt. Ved å erstatte den med retarderdempingplaten gjenopprettes stabil ventildrift og jevn hydraulisk kraft for sikrere kjøretøyets retardasjon.

Produktfordeler

Sikrer proporsjonalventilen mot vibrasjoner.

FAST hydraulisk retarder-dempingplate for Shacman Truck holder den elektromagnetiske proporsjonalventilen fast til retarderventilhuset. Dette forhindrer ventilbevegelse eller signalforvrengning forårsaket av veivibrasjoner og kjøretøysprett, og sikrer at retarderen reagerer konsekvent på førerens kommandoer.

Forlenger komponentens levetid.

Ved å absorbere støt og vibrasjonsenergi før den når proporsjonalventilen, reduserer dempeplaten slitasje på ventilens indre komponenter som spole, fjærer og solenoider. Dette betyr lengre serviceintervaller og færre ventilutskiftninger over kjøretøyets levetid.

Kompositt metall-gummi konstruksjon.

Stålplaten gir stiv montering og presis ventilposisjonering, mens det limte gummilaget absorberer høyfrekvente vibrasjoner. Denne integrerte designen eliminerer behovet for separate monteringsbraketter og isolatorer, noe som forenkler ventilsammenstillingen og reduserer potensielle feilpunkter.

Bevarer retarderens kjernebremsefordeler.

En stabil proporsjonal ventil lar retarderen levere sitt fulle bremsepotensial, slitasjefri retardasjon, konsistent ytelse uten termisk falming og redusert belastning på driftsbremser og dekk. For flåteoperatører betyr dette lavere vedlikeholdskostnader og forbedret drivstofføkonomi.

Direkte OEM-erstatning.

Monteringshullene, platetykkelsen og de generelle dimensjonene samsvarer med spesifikasjonene for originalutstyr. Installasjonen krever ingen modifikasjon av ventilhuset eller omkringliggende komponenter.

Nøkkelspesifikasjoner

Hva er rollen til dempingen?

FAST hydraulisk retarder-dempingplate for Shacman Truck har tre viktige funksjoner i retarderkontrollsystemet:

Sikker montering. Platen bolter den elektromagnetiske proporsjonalventilen godt til retarderventilhuset. Denne mekaniske fikseringen forhindrer at ventilen forskyves eller løsner under kjøretøysvibrasjoner, og opprettholder nøyaktig innretting mellom ventilen og dens pneumatiske og elektriske koblinger.

Vibrasjonsdemping.Det integrerte gummilaget absorberer og avleder støt og vibrasjonsenergi fra veien og drivverket. Uten denne dempingen vil vibrasjoner overføre spolen, fjærene og solenoidene direkte til ventilens indre komponenter, noe som forårsaker for tidlig slitasje, uregelmessig respons eller fullstendig feil.

Signalintegritetsbeskyttelse.Ved å isolere ventilen fra vibrasjon, forhindrer retarderdempingsplaten at falske signaler eller signalforvrengning når den elektroniske kontrollenheten. Proporsjonalventilen er avhengig av nøyaktige elektriske signaler fra ECU for å regulere lufttrykket. Vibrasjonsindusert kontaktsprett eller intermitterende tilkoblinger kan føre til at ECU-en feiltolker ventilposisjonen, noe som fører til feil påføring av bremsemoment.

For sjåføren betyr dette en forutsigbar, lineær bremserespons på tvers av alle driftsmodi for retarder fra nedstigningsfunksjonen med konstant hastighet til de fullstendig innkoblede bremsemodusene.

Om produktkonstruksjon

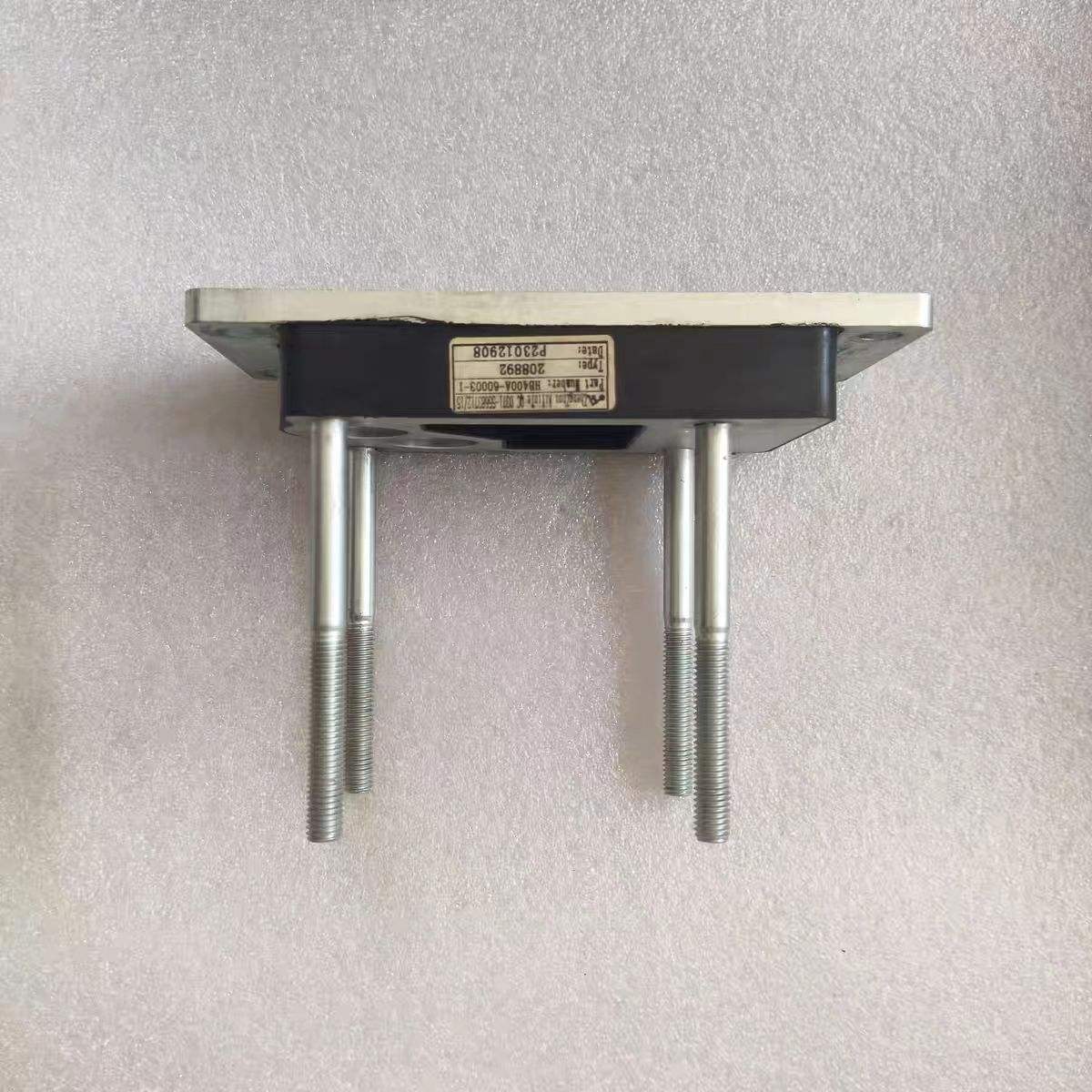

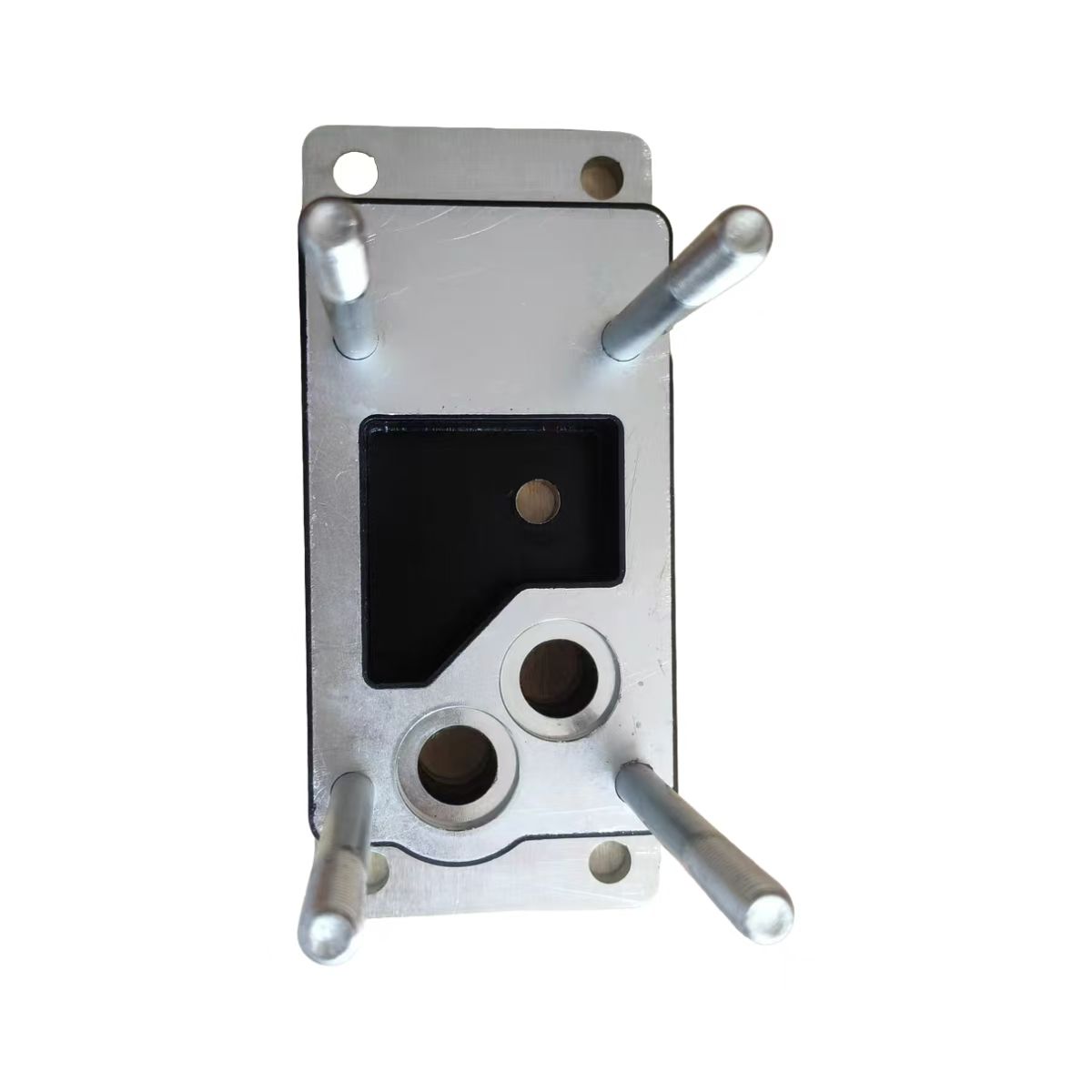

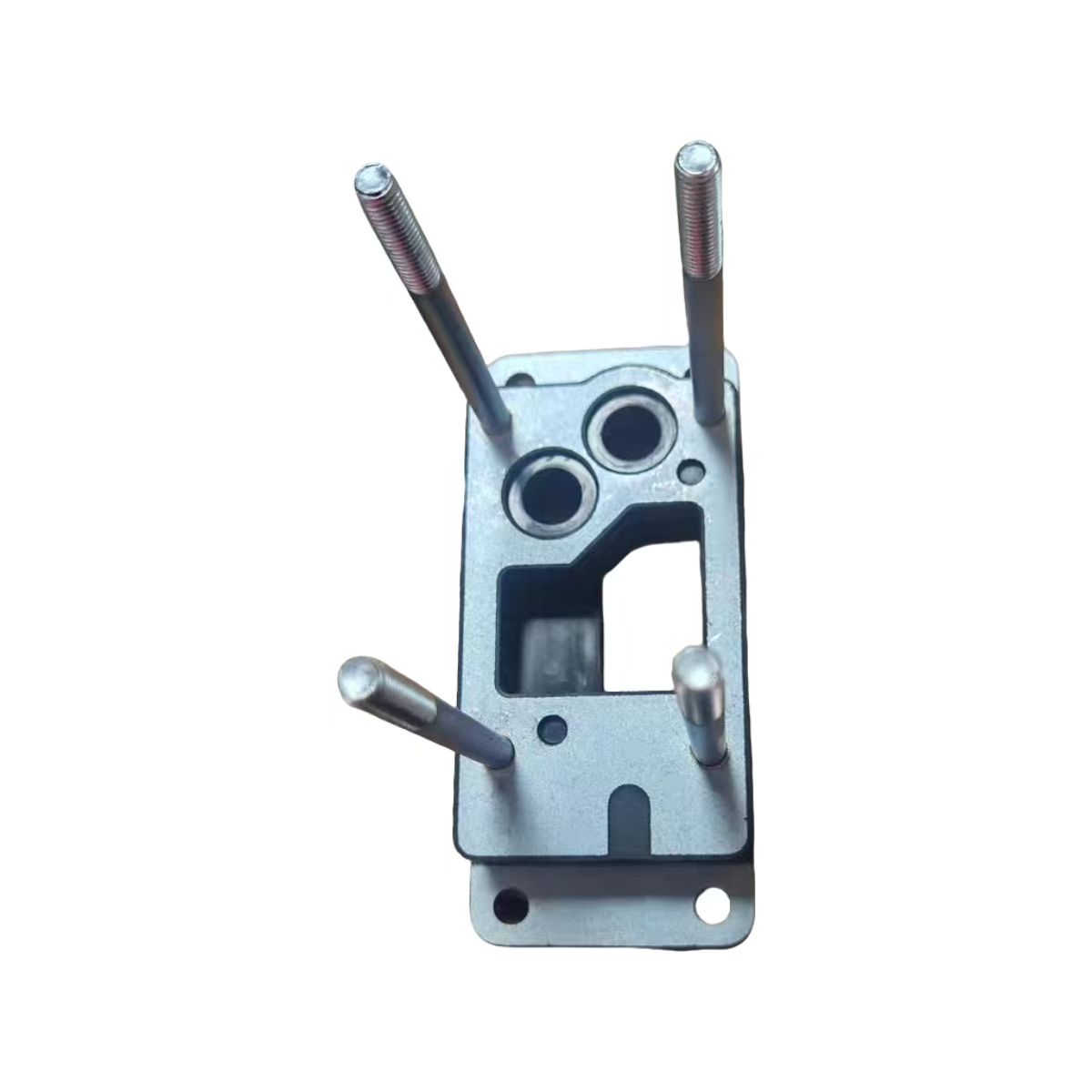

Denne retarderdempingsplaten har en komposittkonstruksjon: en Q235-plate av karbonstål festet til et gummidempende lag.

Karbonstål Q235 plate.Dette strukturelle stålet gir den stivheten som trengs for å montere proporsjonalventilen sikkert. Den motstår bøyning og deformasjon under klemkreftene til monteringsboltene og vibrasjonsbelastningene fra kjøretøyet. Stålplaten opprettholder ventilens nøyaktige orientering i forhold til ventilhuset, og sikrer at pneumatiske og elektriske tilkoblinger forblir på linje.

Gummi dempende lag.Elastomerlaget absorberer høyfrekvent vibrasjonsenergi og konverterer den til varme, som spres gjennom platen. Denne gummiblandingen er formulert for å opprettholde sine dempende egenskaper i temperaturområdet som man møter i tunge lastebiler fra kaldstart om vinteren til vedvarende varme fra retardersystemet under lange nedkjøringer.

Fordel med komposittdesign.Ved å binde metall og gummi til en enkelt enhet, gir dempeplaten både strukturell montering og vibrasjonsisolering i én kompakt komponent. Dette eliminerer behovet for separate monteringsbraketter og gummiisolatorer, noe som forenkler ventilsammenstillingen og reduserer potensielle feilpunkter.

Kompatible retardermodeller og kjøretøyapplikasjoner

FAST hydraulisk retarder demping plate for Shacman Truck er kompatibel med hele utvalget av FAST hydrauliske retarder modeller:

1. FH400B (serietilkobling). Monteres på linje med girkassen, egnet for kjøretøy hvor plass tillater seriemontering.

2. FH240B. En kompakt seriekoblingsmodell for applikasjoner med lavere hestekrefter.

3. FHB320B (parallelltilkobling). Monteres ved siden av girkassen, og bevarer kraftuttaksgrensesnittet (PTO).

4. FHB400B. En parallellkoblingsmodell med høyere kapasitet.

Disse retardermodellene er fabrikkmontert eller forhandlerinstallert på:

1. Shacman X5000, X6000, M3000S og andre tunge lastebiler fra Shacman

2. Sinotruk HOWO-serien

3. Yutong- og Yaxing-busser og busser

4. Andre nyttekjøretøymerker som bruker FAST retardere

For verksteder og flåteoperatører gir retarderdempingplaten én enkelt SKU som dekker flere retardermodeller og kjøretøyapplikasjoner, noe som forenkler lagerstyringen.

Installasjon og vedlikehold

Bytting av retarder-dempingsplaten krever oppmerksomhet på detaljer:

Profesjonell installasjon anbefales

Arbeidet innebærer demontering av retarderkontrollventilhuset. Vi anbefaler at en tekniker med FAST retarder serviceerfaring utfører utskiftingen.

Momentspesifikasjon

Monteringsbolter må strammes til spesifisert moment ved hjelp av en momentnøkkel. Overstramming kan skade ventilhuset eller dempeplaten; understramming tillater bevegelse og vibrasjon.

Inspiser tilknyttede komponenter

Med ventilen fjernet, kontroller selve proporsjonalventilen for skade. Inspiser O-ringtetningen for hardhet, sprekker eller deformasjon, og skift ut om nødvendig.

Funksjonstest etter installasjon

Etter montering, test retarderen gjennom alle driftsmodi konstant hastighet og hvert bremsetrinn  for å bekrefte normal bremsekraft og ingen luft- eller oljelekkasjer.

De fleste installasjoner kan gjennomføres på under én time av en erfaren tekniker.

Hvordan kontrollerer og tester Skyond kvaliteten?

Hver FAST hydraulisk retarder-dempingsplate for Shacman Truck levert av Skyond blir inspisert før forsendelse:

Dimensjonsbekreftelse.Platens plassering av monteringshull, tykkelse og overordnede dimensjoner kontrolleres mot OEM-spesifikasjoner for å sikre korrekt montering.

Gummibindingsintegritet. Gummilaget inspiseres for riktig binding til stålplaten, uten hulrom eller separasjon.

Overflatefinish.Stålplaten kontrolleres for grader, skarpe kanter eller korrosjon som kan påvirke installasjonen eller levetiden.

Prøvetesting. Tilfeldige prøver fra hver batch blir utsatt for kompresjons- og vibrasjonstester for å verifisere dempningsytelsen.

Avansert produksjon hos Skyond

Skyond driver et moderne produksjonsanlegg utstyrt med presisjonsmaskineri og automatiserte produksjonslinjer. Fabrikken vår er i stand til å produsere FAST hydraulisk retarder demping Plate for Shacman Truck og andre presisjonskomponenter til konsekvente kvalitetsstandarder.

Presisjon CNC maskinering. Vårt CNC-utstyr håndterer kutting og forming av metallkomponenter til nøyaktige spesifikasjoner. For dempeplaten sikrer dette nøyaktige monteringshullplasseringer, jevn platetykkelse og riktig tilpasning til ventilhuset. Dimensjonsnøyaktighet påvirker direkte installasjonsvennligheten og platens evne til å opprettholde ventilinnretting under vibrasjon.

Automatisert montering og kvalitetskontroll. Automatiserte prosesser reduserer menneskelige feil og sikrer konsistent byggekvalitet på tvers av produksjonskjøringer. Hver batch gjennomgår inspeksjon i flere stadier, fra råvareverifisering til ferdig produkttesting.

Dedikert gummibindingslinje. Det gummidempende laget er festet til stålplaten ved hjelp av kontrollerte prosesser som sikrer riktig vedheft uten tomrom eller delaminering. Denne bindingsintegriteten er avgjørende for platens vibrasjonsdempende ytelse gjennom levetiden.

Testing av utstyr. Måleverktøy med høy nøyaktighet og elektriske testere verifiserer produktets ytelse under simulerte driftsforhold. Tilfeldige prøver fra hver batch blir utsatt for kompresjons- og vibrasjonstester for å bekrefte at dempningsegenskapene oppfyller spesifikasjonene.

Produksjonskapasitet. Vårt anlegg støtter storskala produksjon for å møte bulkordrer samtidig som den opprettholder jevn kvalitet. For flåteoperatører og handelsselskaper som krever volumforsendelser, kan vi skalere produksjonen deretter.

Global levering og logistikk

Skyond eksporterer til Russland, Sentral-Asia, Sørøst-Asia, Afrika, Sør-Amerika og andre regioner. Vårt logistikkteam håndterer:

1. Beholderlasting med riktig sikring for å forhindre skade under transport

2. Tolldokumentasjon for jevn klarering

3. Ruting til større havner for effektiv internasjonal frakt

De fleste vanlige bestillinger for FAST Hydraulic Retarder Damping Plate for Shacman Truck sendes innen 7-45 dager etter betalingsbekreftelse. For kunder med regelmessige behov, kan vi arrangere planlagte forsendelser eller vedlikeholde varelager på speditørlagre for raskere levering.

Vanlige spørsmål

Q1: Hvilke delenummer tilsvarer denne dempingsplaten?

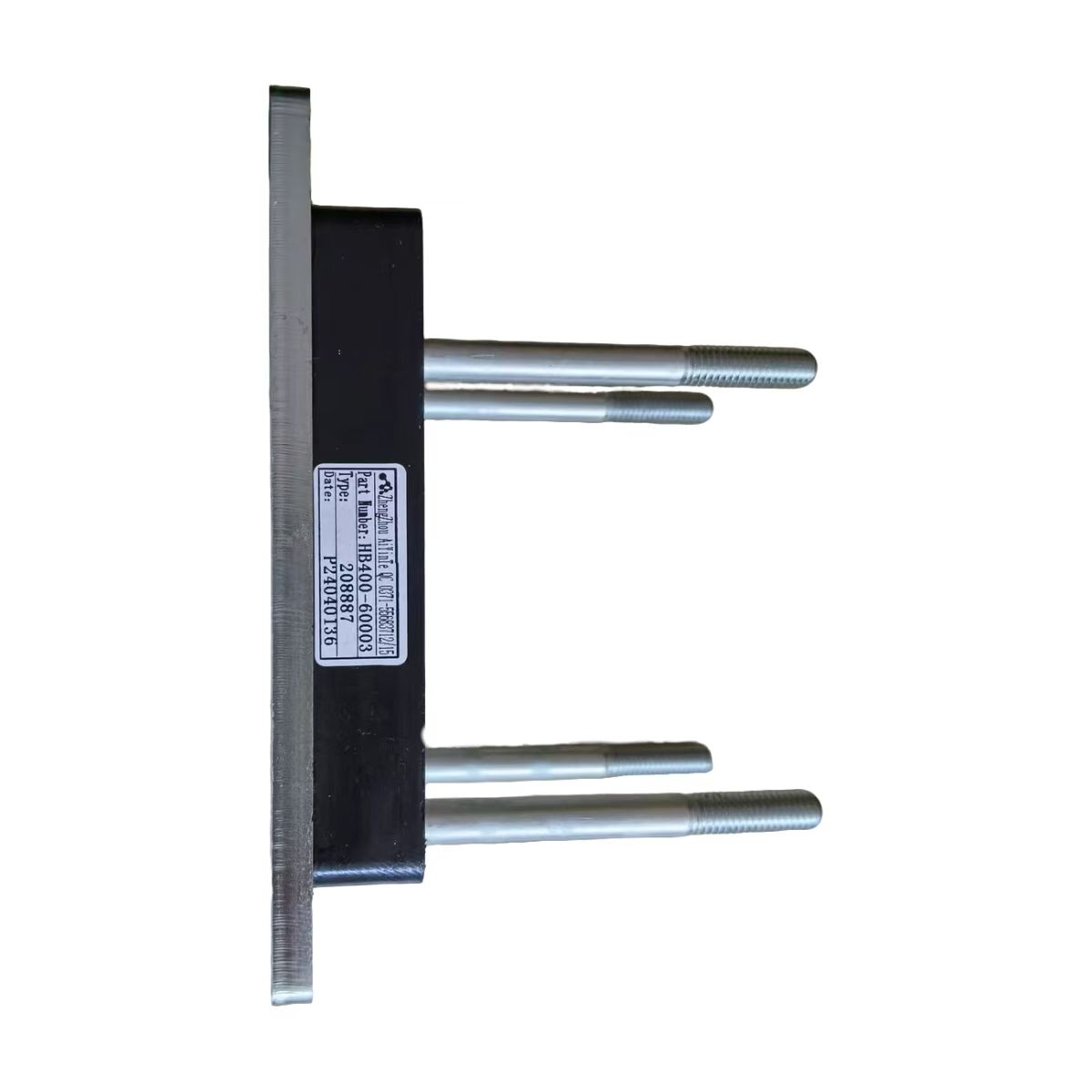

Dempingsplaten er tilgjengelig som HB400-60003 og HB400-60002. Den komplette proporsjonalventilen med dempeplate er HB400-60001.

Q2: Hvordan bekrefter jeg at denne dempingsplaten passer til lastebilen min?

Sjekk retardermodellen på identifikasjonsplaten på retarderhuset. Kompatible modeller inkluderer FH400B, FH240B, FHB320B og FHB400B. Alternativt kan du gi kjøretøyets VIN-nummer til leverandøren din for nøyaktig matching i FAST eller Shacmans elektroniske delekatalog.

Q3: Hva bør jeg erstatte sammen med dempeplaten?

Inspiser proporsjonalventilen for skade. Sjekk O-ringpakningen for aldring eller slitasje, og skift den ut om nødvendig.

Q4: Kan jeg installere dette selv?

Arbeidet involverer retarderkontrollventilhuset. Vi anbefaler installasjon av en tekniker med FAST retarder serviceerfaring for å sikre korrekt dreiemoment og funksjonstesting.
